SX-80等離子噴涂設備
等離子噴涂技術介紹
等離子噴涂是以等離子弧為熱源，以噴涂粉末材料為主的熱噴涂方法。
① 等離子噴涂的步驟
等離子噴涂時，在陰極和陽極(噴嘴)之間產生一直流電弧，該電弧把導入的工作氣體加熱電離成高溫等離子體并從噴嘴噴出形成等離子焰。粉末由送粉氣體送入火焰中被熔化、加速、噴射到基體材料上形成涂層。工作氣體可用氬氣、氮氣，或由這些氣體中再摻入氫氣，也可采用氬和氦的混合氣體。
② 等離子噴涂的特點
（1）能夠噴涂多種噴涂材料，尤其能噴涂熔點高的難熔材料，如難熔金屬、陶瓷、金屬陶瓷及其它特殊功能材料；
（2）可以選擇惰性氣體為工作介質，減少噴涂粒子在飛行過程中的氧化反應；
（3）涂層的結合強度高，氣孔率低；能通過控制工藝參數制備精細涂層。
③ 等離子噴涂的主要設備
包括噴涂槍、送粉機構、整流電流、供氣系統、水冷系統及控制系統。

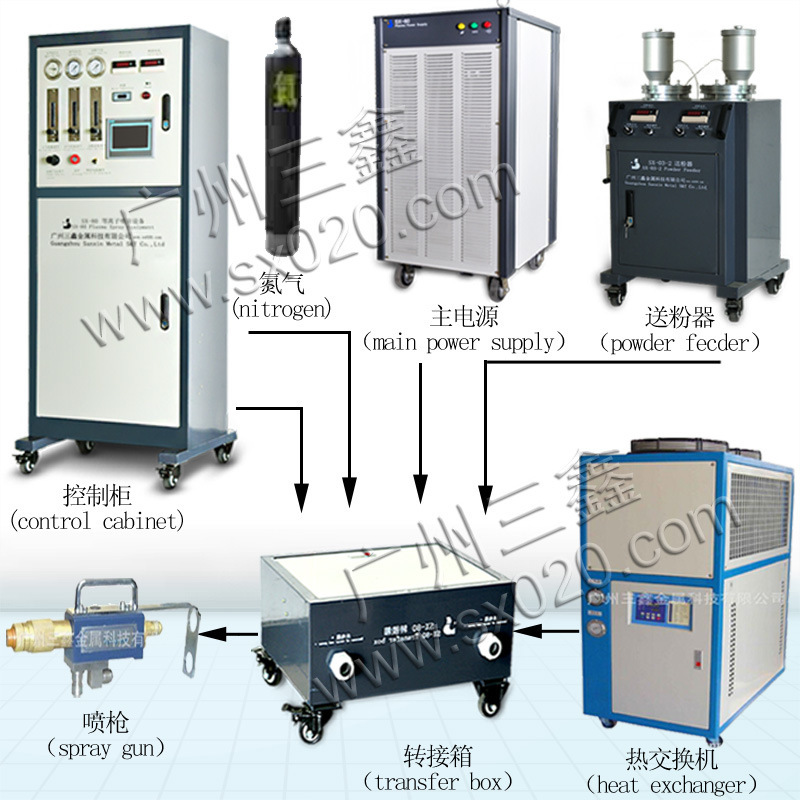

等離子噴涂設備總圖
2、SX-80型等離子噴涂設備配置情況介紹
SX-80型等離子涂設備是在引進吸收PT-A3000和METCO-9M等離子噴涂設備的基礎上研制成功的，其設備總體水平與METCO-9M相當。該設備包括：①主電源 ②控制柜 ③轉接箱 ④送粉器 ⑤噴槍 ⑥熱交換器及管路連接等系統組成。

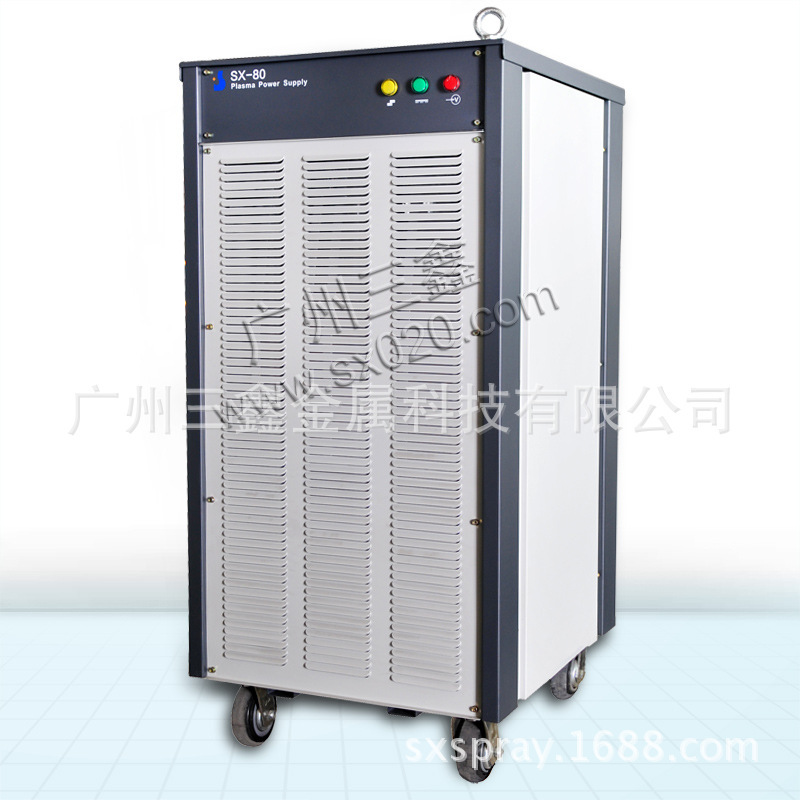

（一）、SX-80主電源
主 電 源
可控硅整流，最大輸入功率85KW，暫載率100%；最大輸出功率80KW，在電網波動±15%的條件下，可正常工作，電流波動范圍：±1~±2%。
外形尺寸：770mm（長）x 670mm（寬）x 1430mm（高）
重量：約1000Kg
SX-80等離子主電源：
為噴槍提供直流電源，智能化模塊控制，采用模塊化整流，軟起弧，可連續24小時工作無故障；是目前國內最出色的等離子電源。
SX-80等離子噴涂系統主電源參數表
|
序號 |
項 目 |
基 本 參 數 |
|
1 |
輸入電源 |
3P AC380V、50Hz/60Hz |
|
2 |
額定輸出功率 |
80KW |
|
3 |
空載最高電壓 |
DC125V |
|
4 |
工作電流 |
10-1000A |
|
5 |
工作電壓 |
30-100V |
|
6 |
電源特性 |
恒流源 |
|
7 |
電流精度 |
<1% |
|
8 |
負載率 |
90% |
|
9 |
電源外型尺寸 |
770×670×1430mm |
|
10 |
重量 |
1000Kg |

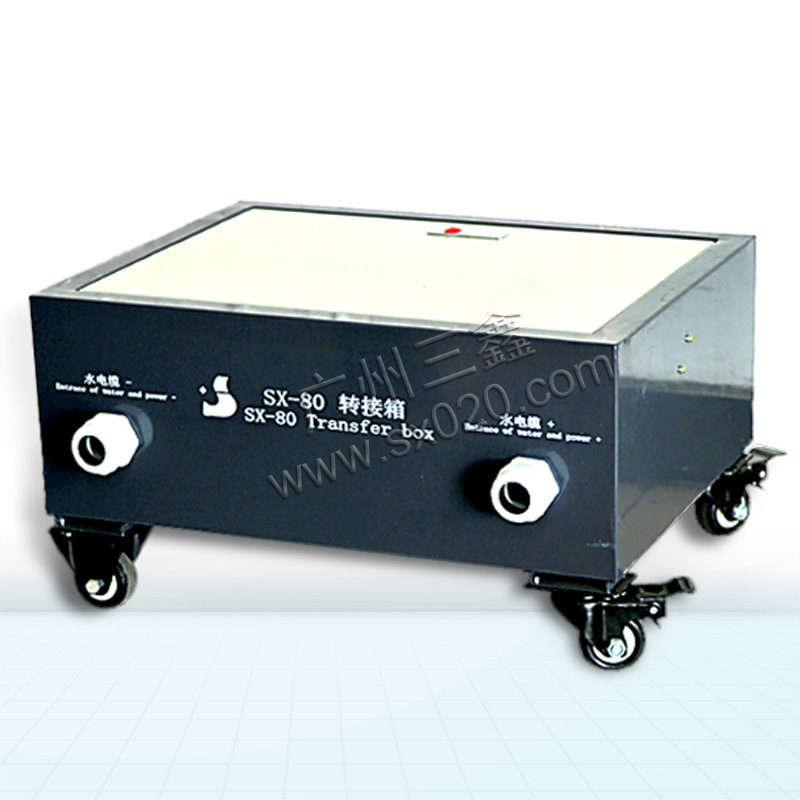

（二）、SX-80 轉接箱
整個噴涂系統的轉接中心，它把電源、控制柜、熱交換器、噴槍連接在一起。箱內裝有高頻點火、水路、氣路報警裝置。箱體可移動，水電纜長度為5m（標準型）。
外形尺寸：615mm（長）x 470mm（寬）x 300mm（高）
重量：約125kg
轉 接 箱
將等離子設備的水電混合后送到噴槍 ，同時提供噴槍起弧時所需要的高頻脈沖電壓及檢測噴槍回水溫度和冷卻水壓力，輕巧靈活，方便拖動。起弧性能好，減小噴嘴起弧時瞬間電流沖擊。
SX-80等離子噴涂系統轉接箱參數表
|
序號 |
項 目 |
基 本 參 數 |
|
1 |
輸入電壓 |
AC220V、50Hz/80Hz |
|
2 |
額定功率 |
250W |
|
3 |
控制方式 |
外控 |
|
4 |
輸出高頻電壓 |
AC2500~3000 |
|
5 |
外型尺寸 |
615×470×300mm |
|
6 |
重量 |
125 Kg |

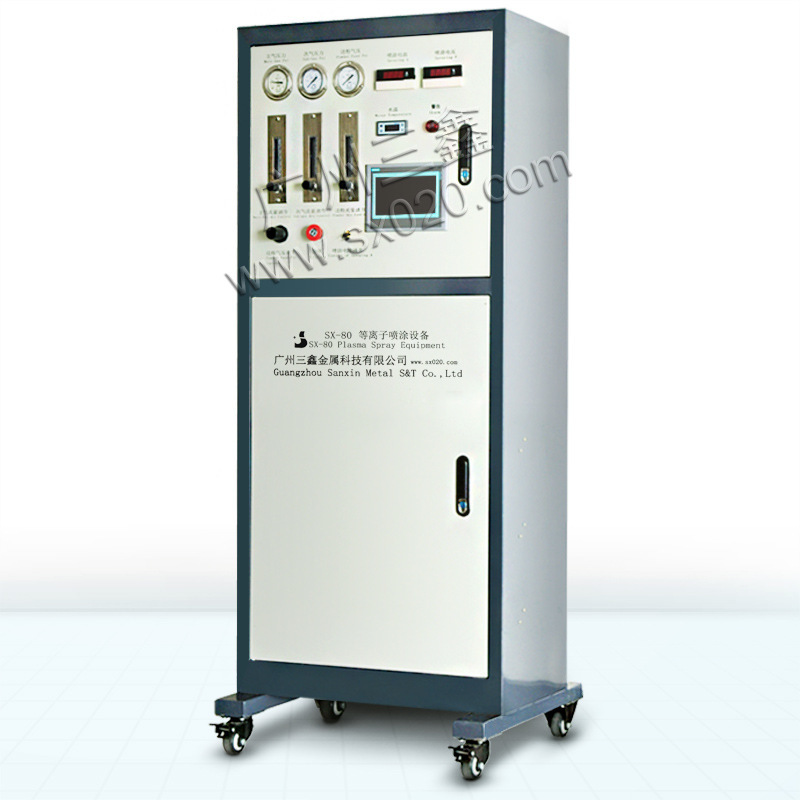

（三）、SX-80控制柜
整套設備的控制中心。單相220V、1KW；配浮子流量計；電流、電壓數字顯示、有手動、自動和經濟運行三種工作方式。
具有報警或故障顯示功能，一般的報警條件如下：
當主、輔氣壓力＜0.3MPa或主氣流量＜30L/min時；
當水溫＞50℃或水流量＜8L/min時
外形尺寸：725mm（長）x 620mm（寬）x 1750mm（高）
重量：約265kg
控 制 柜
用于對水、電、氣、粉的調節和控制。它可以對整個系統進行監視，用戶可以直接從控制柜上了解系統工作時的系統參數，比如像電壓，電流的大小都可以直接讀出，當系統中的電和氣有一樣達不到要求，系統會自動報警來提醒用戶做相應的調節。通過調節面板上的電流和電壓從而調節等離子弧的溫度。用戶還還可以通過調節控制面板上的主氣，次氣來控制氣體的流量和氣體的比例從而改變等離子弧的長度及焰流速度最終改變粉末粒子的速度。
SX-80等離子噴涂系統控制柜參數表
